3D CT Röntgen-Systeme

3D CT Röntgen-Inspektion mit Techvalley

Die ARIRANG-Serie

Mit der ARIRANG-Serie präsentiert Techvalley leistungsstarke, flexible CT-Systeme die für den Einsatz im SMD- und Halbleiter-Bereich optimiert wurden.

3D CT Röntgenbild von BGA Balls im Anschnitt

BGA Balls

Lunkerbildung an IC Anschlüssen

Spule

  • Zerstörungsfreie 3D Röntgenbilder

    Der um 360° rotierbare Tisch ermöglicht in Kombination mit dem neigbaren Detektor die zerstörungsfreie 3D Röntgenprüfung von Baugruppen.

  • Unschlagbar schnelle Bildgenerierung

    Mit einer Bildgenerierungszeit von nur 15 Sekunden gehört die ARIRANG-Serie zu den schnellsten derzeit verfügbaren industriellen CT-Anlagen.

  • Leistungsstark und vielseitig einsetzbar

    Die leistungsstarke ARIRANG-Serie wird mit bis zu 160kV und Spannung und 40W Leistung nahezu jeder Anforderung gerecht und röntgt selbst in Gusseisen eingebettete Bauteile.

  • Für den Halbleiterbereich geeignete Detailerkennbarkeit

    Mit einer Detailerkennbarkeit von bis zu 0,4µm und einer 300.000-fachen Vergrößerung macht die ARIRANG-Serie selbst feinste Details für das bloße Auge sichtbar.

  • Hoch präzise Bewegungssteuerung

    Das Multi-Achsen Systemen mit 7 steuerbaren Achsen sorgt für absolute Präzision bei der Ansteuerung der Region-of-Interest.

  • Mit Volume Graphics kompatibel

    Das Programm bietet eine 3D Visualisierung von Oberflächen und inneren Strukturen sowie umfassende Möglichkeiten zur Datenanalyse.

  • Mit patentierter iTOP Technologie

    Mit Techvalleys patentierte iTOP-Technologie (Inspection technology for overlapped patterns) braucht es nur ein Bild, um überlappende Strukturen akkurat zu inspizieren. Mit iTOP ist die Inspektion überlappender Bauteile bis zu 70% schneller als bei herkömmlichen Laminographie-Verfahren.

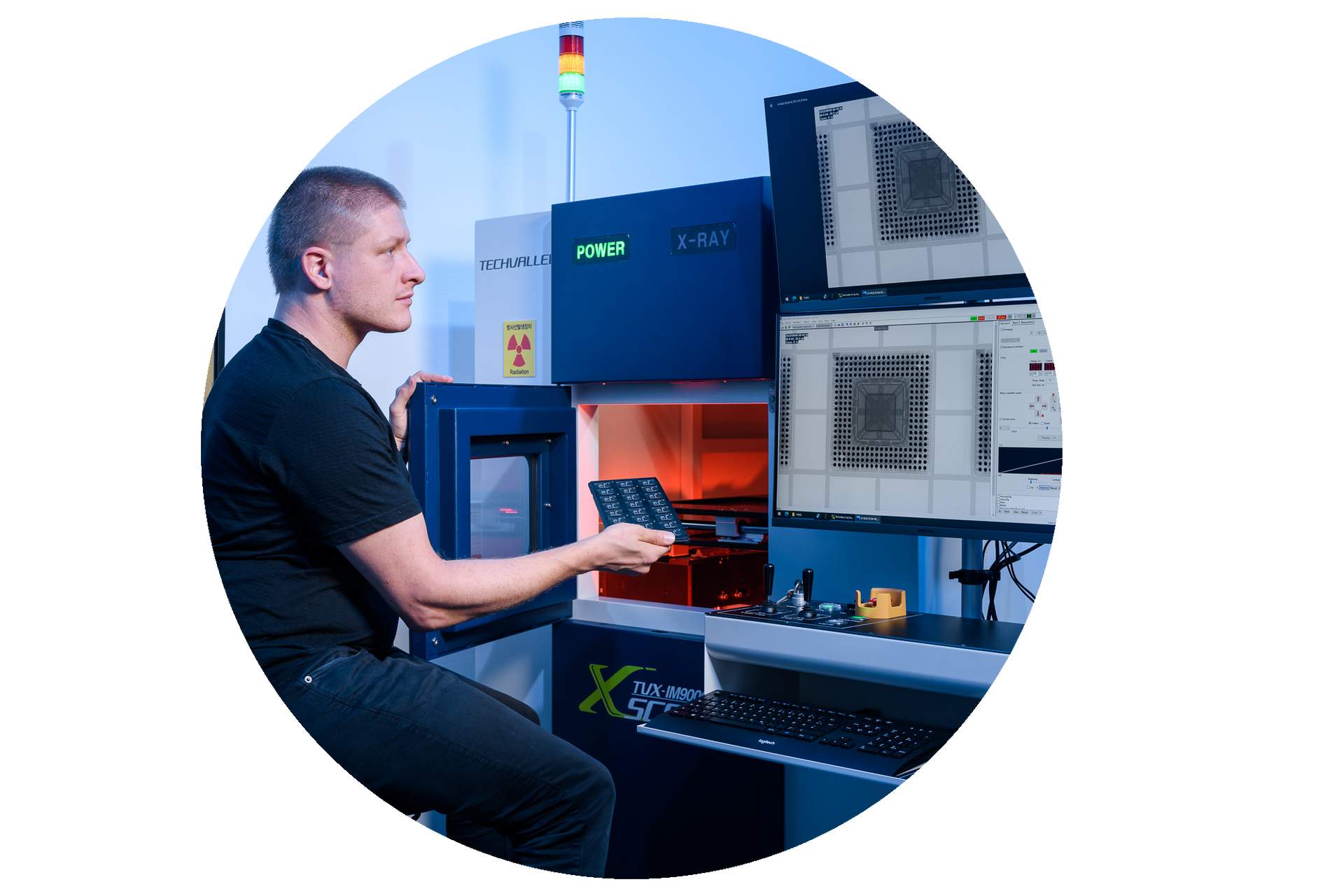

Bediener am Röntgen-System von Techvalley

"Drei Klicks und wir bekommen, was wir zur erfolgreichen Qualitätsprüfung und Dokumentation brauchen.“

André Rose, 4Source electronics AG

Ganzen Artikel lesen

Unsere Kunden sind bereits überzeugt -
Sie auch?

Überzeugen Sie sich bei einer Demo mit eigenen Augen von unseren Röntgensystemen - gerne auch direkt an Ihren eigenen Produkten!

Jetzt Demotermin vereinbaren

Unsere 3D CT Röntgenanlagen

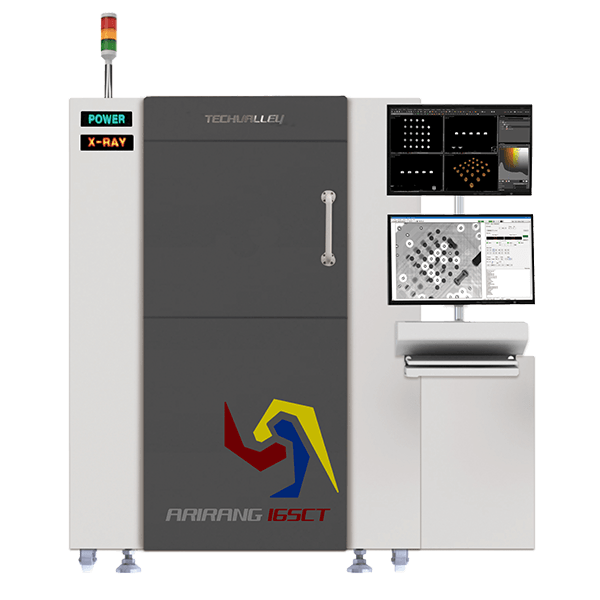

Produktbild ARIRANG 160CT von Techvalley

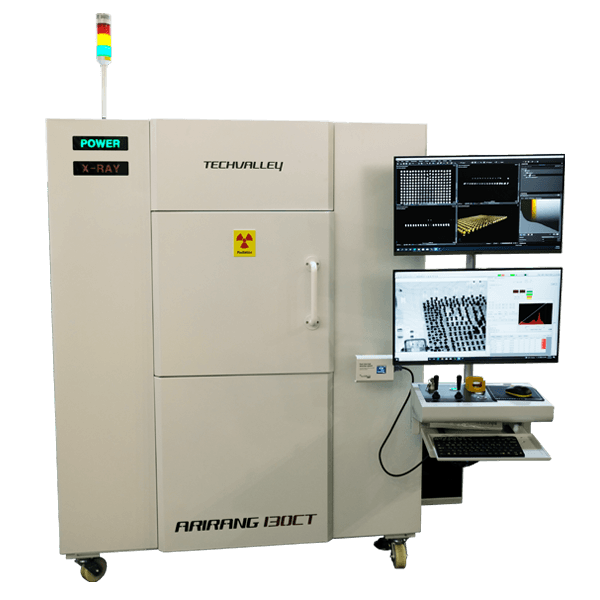

Produktfoto ARIRANG 130CT von Techvalley

ARIRANG 165CT

Techvalleys leistungsstärkstes CT-System überzeugt mit hochauflösenden Röntgenbildern und einer überragenden Detailerkennbarkeit, die feinste Defekte in kritischen Komponenten jeder Art zuverlässig sichtbar macht. Die ARIRANG 165CT ist somit ideal für intensive Röntgenprüfungen im Halbleiterbereich geeignet. Das mit Volume Graphics kompatible System bietet umfangreiche Analysemöglichkeiten.


  • Offene Röntgenröhre
  • 160kV Spannung, 40W Leistung
  • Focal Spot Size: 0,9µm
  • Detailerkennbareit: 0,4µm
  • 300.000-fache Vergrößerung
  • 7-Achsen-System
  • 70° Detektorneigung
  • Hochauflösender Flat-Panel Detektor

ARIRANG 130CT

Hochauflösende 3D Röntgenbilder mit einer sehr guten Detailerkennbarkeit und eine leistungsstarke Röntgenröhre: Die ARIRANG 130CT eignet sich für breites Spektrum an Anwendungsgebieten. Das mit Volume Graphics kompatible System bietet umfangreiche Analysemöglichkeiten.


  • Geschlossene, wartungsfreie Röntgenröhre
  • 130kV Spannung, 40W Leistung
  • Detailerkennbareit: 4µm
  • 120.000-fache Vergrößerung
  • 7-Achsen-System
  • 50° Detektorneigung
  • Hochauflösender Flat-Panel Detektor
